Descrição

Kit de Instalação do Transponder GTX335

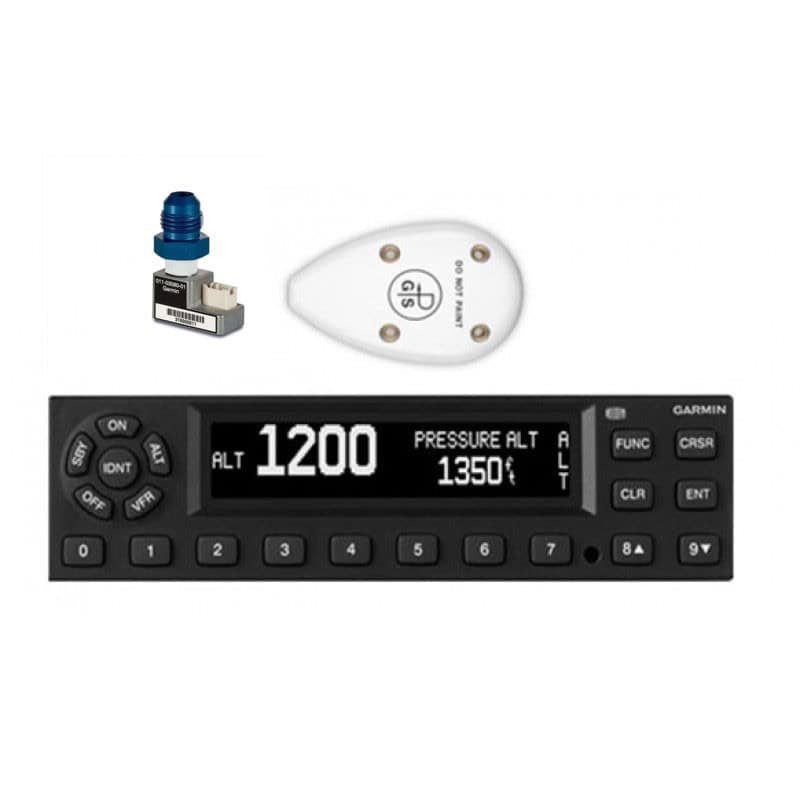

Nome do Produto: Transponder GTX 335 ,GPS Antenna e encoder

Product Name: Transponder Garmin GTX 335

Fabricante: Garmin

PN: 010-01214-41

Apresentando o GTX 335/345 da Garmin

A nova série de transponders Garmin GTX 335/345 foi projetada para ser a melhor opção quando se trata de uma solução ADS-B. Ambos os modelos apresentam Extended Squitter (ES) ADS-B “out”, com a opção de uma fonte de posição WAAS integrada, além de ADS-B “in” de link duplo.

Consulte a aba de recursos para determinar qual GTX é ideal para você.

---

Solução Completa de Transponder ADS-B “Out” em 1090 MHz

• Atende aos requisitos NextGen para ADS-B “Out”.

• A transmissão de 1090 MHz permite que aeronaves operem em qualquer altitude, em espaço aéreo ao redor do mundo.

• Combina o transponder Mode S Extended Squitter (ES) e a fonte de posição WAAS/GPS opcional em uma única unidade.

• Recursos úteis de exibição incluem tempo de voo, cronômetros progressivos e regressivos, além da leitura de altitude barométrica atual.

• Substituição fácil do seu transponder atual, com o formato padrão de 1,65 polegadas de altura.

Para operadores que buscam atender às regras de equipagem ADS-B “Out” de forma rápida e econômica, o transponder Garmin GTX 335ES oferece uma solução ideal de “uma caixa, uma troca”. Ele está disponível opcionalmente com uma fonte de posição GPS WAAS integrada — de modo que tudo o que é necessário para cumprir os padrões de conformidade para uma solução certificada ADS-B “Out” pode ser fornecido com essa instalação simples e completa em uma única unidade.

---

A Vantagem para o ADS-B “Out”

Com mais soluções ADS-B instaladas do que qualquer outra marca no setor, a Garmin está comprometida em tornar a transição para o espaço aéreo NextGen a mais simples e direta possível. O GTX 335, certificado para IFR, é um exemplo claro disso.

Ele se parece e opera como um transponder Mode S padrão. Ocupa o mesmo slot de 1,65 polegadas no seu painel. Possui display digital, leitura de altitude barométrica e botões numéricos dedicados (0–9) para entrada rápida e fácil do código squawk. Além disso, o design totalmente solid-state proporciona menor consumo de energia e maior confiabilidade quando comparado à tecnologia de transponders de gerações anteriores.

E mais: a adição da capacidade de transmissão ADS-B “Out” em 1090 MHz (usando informações de posicionamento referenciadas via GPS) permite que o GTX 335 envie automaticamente dados de vigilância de tráfego mais precisos e úteis ao ATC — incluindo identificação da aeronave, posição, altitude, velocidade, razão de subida/descida e direção. Transponders Mode S e Mode C convencionais só conseguem transmitir altitude e squawk code — o que significa que dependem do radar terrestre para correlacionar e identificar a posição da aeronave na tela do controlador.

---

Vigilância de Tráfego Aprimorada

Usando a transmissão ADS-B “Out” em 1090 MHz Extended Squitter, o Garmin GTX 335 melhora o sistema existente de consulta por transponder enquanto opera de forma integrada aos protocolos ATC atuais. Os relatórios ADS-B fornecem aos controladores de solo atualizações significativamente mais rápidas do que o radar tradicional. E, ao transmitir simultaneamente essas informações para pilotos que possuam displays com ADS-B “In”, ele permite que vejam praticamente a mesma imagem de tráfego em sua localização que o ATC está visualizando no solo.

---

Aproveite Sua Avionics Atual

Projetado para interface com uma ampla variedade de aviônicos, o GTX 335 permite que operadores aproveitem seus equipamentos de cockpit existentes para cumprir os requisitos de ADS-B “Out” com custo, tempo de parada e alterações de painel mínimos.

O sinal ADS-B “Out” de 1090 MHz do transponder ES atende aos requisitos globais para voo em qualquer altitude. E, como substituto compatível com o tamanho de muitos transponders Mode S ou Mode C existentes, o GTX 335 facilita adicionar capacidade NextGen à sua configuração atual com facilidade.

Para ainda mais flexibilidade, estão disponíveis versões remotas do GTX para compatibilidade com a série GTN™ 750/650 de sistemas touchscreen GPS/Comm/Nav, bem como com determinados sistemas Garmin G1000® — todos com controle e seleção de código transponder remotos integrados.

---

Codificação de Altitude Simplificada

Além de suas capacidades de reporte de posição habilitadas por WAAS, o GTX 335R pode ser pareado com um encoder de altitude Garmin opcional para atender aos requisitos de transmissão de dados para IFR.

Diferentemente de outros transponders com encoder integrado, o encoder Garmin é montado separadamente no rack de instalação. Assim, se o transponder precisar ser removido, não é necessário desconectar a linha estática. Isso elimina a necessidade de um teste de vazamento subsequente e ajuda a reduzir custos de manutenção contínua.

---

Um Caminho Mais Fácil para o NextGen

Por décadas, a Garmin liderou o desenvolvimento e a implementação da tecnologia ADS-B. Hoje, a série Garmin GTX 335 está sendo aprovada pela FAA para instalação em centenas dos modelos de aeronaves mais populares. É claro que, com a solução completa GTX 335, a Garmin está trabalhando para tornar sua transição para operações ADS-B algo tão simples quanto substituir seu transponder.

---

¹ Tanto o recurso de alerta auditivo de tráfego quanto o TargetTrend™ exigem displays compatíveis. Consulte o guia do piloto para verificar as capacidades específicas disponíveis no seu display.
